KAMOUFLAGE 1V120 - Rozměry

Rozsah průměrů a rozměry

Hn\Bn [mm]300x385700x1075

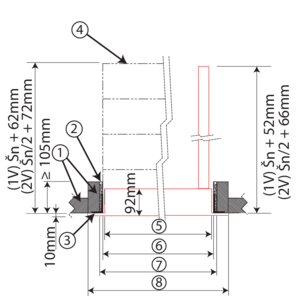

  • 1. Odrazivý materiál
  • 2. Těsnění montážního rámečku
  • 3. Montážní rámeček (volitelný)
  • 4. Easy-KGC padací kryt (volitelný)
  • 5. Jmenovité rozměry uzávěru Šn x Vn
  • 6. Zástavbové rozměry bez montážního rámečku (Šn+10) x (Vn+10) mm
  • 7. Zástavbové rozměry s KAP montážním rámečkem (Šn+20) x (Vn+20) mm
  • 8. Celkové (vnější) rozměry uzávěru (Šn+54) x (Vn+54) mm

Váhy Pro zobrazení kompletního seznamu použijte posuvníky doprava a dolů

Hn\Bn [mm]300350400450500550600650700
385kg8,48,78,99,29,910,511,412,313,2
415kg8,89,410,010,611,211,812,413,113,7
445kg8,08,89,610,311,111,912,613,414,2
475kg8,39,19,910,711,512,313,113,914,7
505kg8,69,510,311,111,912,713,614,415,2
535kg9,210,211,112,013,013,914,815,816,7
565kg9,510,511,412,413,414,315,316,217,2
595kg10,010,911,912,813,814,815,716,717,6
625kg10,711,512,413,213,915,116,117,118,1
655kg11,011,812,713,514,315,516,617,618,6
685kg11,312,113,013,914,615,917,018,019,1
715kg10,912,013,114,214,916,317,418,520,7
745kg11,212,313,414,515,316,717,818,921,2
775kg11,412,613,714,915,617,118,219,421,7
805kg11,712,914,015,215,917,518,719,822,2
835kg12,013,114,315,516,317,919,120,322,7
865kg12,213,414,615,916,618,219,520,723,1
895kg14,515,516,617,618,318,619,921,223,6
925kg14,915,917,018,018,819,020,321,625,5
955kg15,216,317,418,419,219,420,722,126,0
985kg15,616,717,818,919,719,821,222,526,5
1015kg16,017,118,219,320,120,221,623,027,0
1045kg16,417,618,719,820,620,622,023,427,4
1075kg16,818,019,120,221,023,625,226,728,3
