VU90-HOT - Rechteckige HOT 400/30 Rauchabzugsklappe.

Rechteckige Rauchabzugsklappe mit HOT 400/30-Klassifizierung und einer Feuerwiderstandsdauer von bis zu 90 Minuten.

Vorteile

  • Geringer Druckverlust
  • HOT 400/30 Leistung (zyklischer Betrieb für 30 Minuten bei 400°C)

Kenndaten

  • Nach EN 1366-10 HOT geprüft
  • Geprüft nach EN 1366-2 bei 500 Pa
  • Geeignet für den direkten Einbau
  • Geeignet für den Einbau in massive Wände/Decken und in Leichtbauwände (Metallständerwand mit Beplankung aus Gipskartonplatten).
  • Betriebsmechanismus liegt außerhalb der Wand
  • Wartungsfrei
  • Für den Innenbereich geeignet
  • Zwischengrößen auf Anfrage
  • Betriebstemperatur: Max. 50°C
  • Abdichtung mit festen und vorbeschichteten Steinwolleplatten zulässig, auch bei asymmetrischen Öffnungen
  • Luftdichtheit nach EN 1751: Klasse B (Klasse C als Option)

Teilen

Teilen

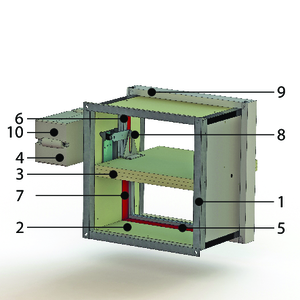

  1. Verbindungsflansch PG30
  2. Feuerfestes Gehäuse
  3. Klappenblatt
  4. Betriebsmechanismus
  5. Umlaufende Dichtung für Kaltrauch
  6. Anschlag für Klappenblatt
  7. Intumeszierendes Dichtband
  8. Getriebe mit Verriegelung (offen/geschlossen)
  9. Thermischer Schutz für den Anschlussflansch
  10. Thermisches Gehäuse für den Betriebsmechanismus
