CU4 - Mécanismes

CFTH - Mécanisme à fusible

Le mécanisme à fusible CFTH ferme la lame du clapet coupe-feu automatiquement si la température dans la gaine dépasse 72°C. Le clapet peut également être déclenché et réarmé manuellement.
  1. Bouton de déclenchement
  2. Manette de réarmement
  3. Entrée des câbles

Variantes

  • CFTH
    Mécanisme à fusible

Options - Contact

  • FCU
    Contact de position unipolaire fin de course
  • FDCU
    Contact de position unipolaire début ou fin de course
  • FDCB
    Contact de position bipolaire début ou fin de course

Déclenchement

  • déclenchement manuel
    par le bouton de déclenchement (1).
  • déclenchement autocommandé
    par la fonte du fusible à 72° C.
  • déclenchement télécommandé
    n/a

Réarmement

  • réarmement manuel
    utilisez la manivelle fournie et tournez dans le sens horaire (2).
  • réarmement motorisé
    n/a

Documents Faire défiler vers le bas/la droite pour voir tout le tableau

Fichier Type Format Date
Fiche technique produit KIT CFTHFiche technique KITpdf [5,289.89 kB]21/06/2013
Fiche technique produit KIT FDC_CFTHFiche technique KITpdf [2,322.96 kB]21/06/2013
Fiche technique produit KIT FTH72Fiche technique KITpdf [7,127.69 kB]21/06/2013

UNIQ - Mécanisme de commande évolutif pour commande à distance

Conforme à la NF S 61-937, le mécanisme de commande UNIQ est conçu pour commander aisément et à distance, les clapets coupe-feu Rf-t de toutes les dimensions. Deux variantes du mécanisme UNIQ sont disponibles : sans ou avec moteur de réarmement ME (les contacts de position FDCB sont inclus par défaut). Toutes les variantes sont bitension 24/48V et par émission de courant (VD) avec la possibilité de modifier en rupture de courant (VM) en retirant un cavalier.

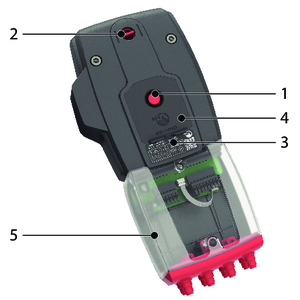

  1. Bouton de déclenchement
  2. Indicateur position de lame
  3. Diode LED
  4. Compartiment pour pile de réarmement
  5. Compartiment de raccordement

Variantes

  • UNIQ VD/VM FDCB
    Mécanisme de commande évolutif pour commande à distance 24V/48V (avec fusible thermique) + contact de position bipolaire fin et début de course
  • UNIQ VD/VM FDCB ME
    Mécanisme de commande motorisé 24V/48V (avec fusible thermique) + contact de position bipolaire fin et début de course

Déclenchement

  • déclenchement manuel
    pressez une fois brièvement sur le bouton (1).
  • déclenchement autocommandé
    par la réaction du fusible thermique si la température dans la gaine atteint 72°C.
  • déclenchement télécommandé
    par émission (VD) ou rupture (VM) de courant vers le raccordement de la bobine. Toutes les variantes sont bitension 24/48V et bobine VD avec la possibilité de modifier en bobine VM en retirant le cavalier.

Réarmement

  • réarmement manuel
    ouvrez le compartiment de la pile (4) et maintenez une pile de 9V contre les ressorts de contact jusqu’à ce que la diode LED (3) arrête de clignoter. Contrôlez si l’indicateur (2) indique que la lame est en position ouverte. Retirez la pile et fermez le compartiment de la pile.
  • réarmement motorisé
    coupez l’alimentation électrique vers le raccordement du moteur ME pendant au moins 5 sec. Alimentez le moteur ME (respectez la tension indiquée) pendant au moins 45 sec. La rotation du moteur s’arrête automatiquement à la fin de course (lame ouverte). Nous attirons votre attention sur le fait que les moteurs de réarmement de nos mécanismes UNIQ fonctionnent en 24V AC (courant alternatif) et DC (courant continu), et en 48V uniquement en DC. En DC, l’alimentation doit être plus précisément « stabilisée ». Une alimentation seulement « redressée » ne permettra pas le réarmement du mécanisme UNIQ.

Documents Faire défiler vers le bas/la droite pour voir tout le tableau

Fichier Type Format Date
Fiche technique produit KIT UNIQFiche technique KITpdf [2,633.02 kB]28/03/2019
Fiche technique produit KIT FUS72 UNIQFiche technique KITpdf [899.15 kB]07/05/2018
Fiche technique produit KIT ME UNIQFiche technique KITpdf [1,580.37 kB]25/03/2019
UNIQ plaquetteMarketingpdf [936.05 kB]03/07/2017

MANO EVO - Mécanisme de déclenchement auto-commandé évolutif

Le fusible thermique du mécanisme de déclenchement évolutif MANO EVO ferme la lame du clapet automatiquement si la température dans la gaine dépasse 72°C. Le mécanisme auto-commandé MANO EVO se transforme aisément en un mécanisme télécommandé (déclenchement électrique à distance) ou motorisé (réarmement à distance).

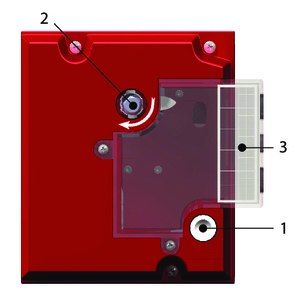

  1. Bouton de déclenchement
  2. Manette de réarmement
  3. Entrée des câbles

Variantes

  • MANO EVO
    Mécanisme de déclenchement auto-commandé évolutif

Options - bobine

  • VD24
    Bobine à émission 24 VCC (commander avec FDCU)
  • VD48
    Bobine à émission 48 V CC (commander avec FDCU)
  • VM24
    Bobine à rupture 24 V CC (commander avec FDCU)
  • VM48
    Bobine à rupture 48 V CC (commander avec FDCU)

Options - moteur

  • ME
    Moteur de réarmement ME 24V/48V (CA, CC)

Options - Contact

  • FDCU
    Contact de position unipolaire fin et début de course
  • FDCB
    Contact de position bipolaire fin et début de course (incl. FDCU)

Déclenchement

  • déclenchement manuel
    par pression sur le bouton de déclenchement blanc (1).
  • déclenchement autocommandé
    par la fonte du fusible à 72° C.
  • déclenchement télécommandé
    (option VD/VM MAN EVO FDCU) par émission (VD) ou interruption (VM) de courant vers la bobine.

Réarmement

  • réarmement manuel
    tournez à 90° dans le sens horaire avec une clé à douille de 13 mm (2).
  • réarmement motorisé
    (option ME MANO EVO) coupez l'alimentation électrique pendant au moins 10 sec. Alimentez le moteur pendant au moins 30 sec (respectez la tension et polarité indiquées). Le moteur s'arrête automatiquement quand un couple > 20 Nm est détecté.

Documents Faire défiler vers le bas/la droite pour voir tout le tableau

Fichier Type Format Date
Fiche technique produit KIT FDCB_MANFiche technique KITpdf [1,151.74 kB]14/02/2014
Fiche technique produit KIT FDCU_MANFiche technique KITpdf [614.85 kB]14/02/2014
Fiche technique produit KIT FT72_MANOFiche technique KITpdf [5,410.89 kB]08/08/2014
Fiche technique produit KIT MANO_EVOFiche technique KITpdf [10,032.88 kB]22/08/2014
Fiche technique produit KIT ME_MANOFiche technique KITpdf [8,257.48 kB]08/08/2014
Fiche technique produit KIT V_MAN_EVO_FDCUFiche technique KITpdf [1,442.98 kB]14/02/2014
