CU2L - Serranda tagliafuoco rettangolare di grandi dimensioni ottimizzata fino a 120 minuti.

Serranda in esecuzione con involucro allungato su uno o entrambi i lati per contenere l'intera pala all'interno dello stesso. Questo modello consente il collegamento diretto di una griglia o di una curva direttamente alla flangia della serranda oppure l'uso di un raccordo circolare.

vantaggi

  • Grandi dimensioni
  • Molte opzioni e varianti
  • Installazione in batteria testata per parete rigida
  • Modello adatto all'utilizzo in atmosfere potenzialmente esplosive

Caratteristiche

  • Sezione allungata: a = An/2-230 mm (sul lato meccanismo); b = An/2-100 mm (sul lato parete)

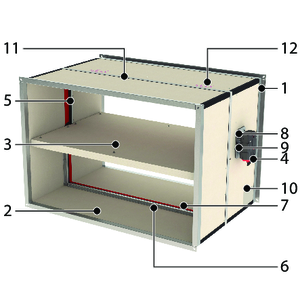

Componenti

Componenti
  1. Flangia di connessione PG30
  2. Involucro in materiale refrattario
  3. Pala della serranda
  4. Meccanismo di comando
  5. Tamponatura di fumo a bassa temperatura
  6. Battuta d'arresto della pala
  7. Striscia intumescente
  8. Azionamento con blocco (apertura/chiusura)
  9. Elemento fusibile
  10. Identificazione prodotto
