CR60-L500 - Mechanismen

MFUS(P) - Smeltloodmechanisme

Het smeltloodmechanisme MFUS(P) sluit het klepblad van de brandklep indien de temperatuur in het luchtkanaal 72°C overschrijdt. De klep kan ook manueel ontgrendeld en herwapend worden.
  1. Ontgrendelingsknop
  2. Herwapeningshendel
  3. Kabelingang

Varianten

  • MFUS
    Smeltloodmechanisme

Opties - Schakelaar

  • FDCU
    Unipolaire eindeloop- en beginloopschakelaar

Ontgrendeling

  • manuele ontgrendeling
    druk op de ontgrendelingsknop (1).
  • automatische ontgrendeling
    door het doorsmelten van het smeltlood bij 72°C in het kanaal.
  • afstandgestuurde ontgrendeling
    n.v.t.

Herwapening

  • manuele herwapening
    herwapeningshendel (2) 90° in wijzerzin draaien (of inbussleutel 10 mm gebruiken).
  • gemotoriseerde herwapening
    n.v.t.

Documenten Scroll naar rechts/beneden om de volledige tabel te zien

Bestand Type Formaat Datum
Technische productfiche KIT MFUSTechnische productfiche KITpdf [3,006.39 kB]07/09/2018
Technische productfiche KIT FDCU MFUS(P)Technische productfiche KITpdf [1,298.87 kB]25/06/2013
Technische productfiche KIT FUS72 MFUS(P)Technische productfiche KITpdf [484.77 kB]25/06/2013

ONE - Op afstand bediende veerteruggangmotor

De veerteruggangmotor ONE is speciaal ontwikkeld om Rf-t brandkleppen van alle afmetingen eenvoudig automatisch en vanop afstand te bedienen. De ONE bestaat in 6 uitvoeringen, namelijk 24 of 230 volt, met FDCU of FDCB schakelaars; en optioneel met stekkeraansluiting (ST).

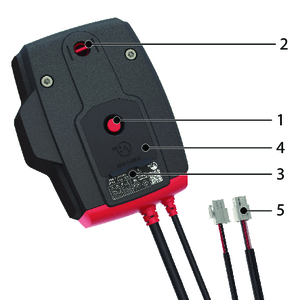

  1. Ontgrendelingsknop
  2. Indicator klepbladpositie
  3. LED
  4. Batterij compartiment voor herwapening
  5. Stekkeraansluiting (ST)

Varianten

  • ONE T 24 FDCU
    Veerteruggangmotor ONE 24V (met smeltlood) + unipolaire eindeloop- en beginloopschakelaar
  • ONE T 24 FDCU ST
    Veerteruggangmotor ONE 24V (met smeltlood) + unipolaire eindeloop- en beginloopschakelaar en stekkeraansluiting (ST)
  • ONE T 230 FDCU
    Veerteruggangmotor ONE 230V (met smeltlood) + unipolaire eindeloop- en beginloopschakelaar
  • ONE T 230 FDCU ST
    Veerteruggangmotor ONE 230V (met smeltlood) + unipolaire eindeloop- en beginloopschakelaar + stekkeraansluiting (ST)
  • ONE T 24 FDCB
    Veerteruggangmotor ONE 24V (met smeltlood) + bipolaire eindeloop- en beginloopschakelaar
  • ONE T 230 FDCB
    Veerteruggangmotor ONE 230V (met smeltlood) + bipolaire eindeloop- en beginloopschakelaar

Ontgrendeling

  • manuele ontgrendeling
    druk 1x kort op de knop (1).
  • automatische ontgrendeling
    zodra de reactietemperatuur van het smeltlood (72°C) bereikt is.
  • afstandgestuurde ontgrendeling
    door het onderbreken van de voedingsspanning.

Herwapening

  • manuele herwapening
    open het batterij compartiment (4) en druk een 9V batterij tegen de contactveren. Houd deze op positie tot de LED (3) continu oplicht.
    Controleer op de indicator (2) of het klepblad in open stand staat.
    Verwijder de batterij, de LED dooft uit.
    Sluit het batterij compartiment.
  • gemotoriseerde herwapening
    schakel de voedingsspanning minstens 5 sec uit.
    Voed de ONE (respecteer de aangegeven spanning) min 75 sec.
    De beweging van de ONE stopt automatisch bij het bereiken van de eindeloop (klep open).

Documenten Scroll naar rechts/beneden om de volledige tabel te zien

Bestand Type Formaat Datum
Technische productfiche KIT FUS72_ONETechnische productfiche KITpdf [1,774.10 kB]13/04/2021
Technische productfiche KIT ONETechnische productfiche KITpdf [11,495.56 kB]17/11/2023
ONE leafletMarketingpdf [355.41 kB]17/02/2017
ONE presentatieMarketingpdf [2,572.67 kB]27/06/2017

ONE-X - Veerteruggangmotor met geïntegreerde communicatiemodule.

De ONE-X is een veerteruggangmotor met geïntegreerde communicatiemodule. De ONE-X laat toe het volledige gamma Rf-t brandkleppen automatisch en vanop afstand te bedienen. De ONE-X bestaat in 2 varianten: 24V en 230V.
  1. Ontgrendelingsknop
  2. Indicator klepbladpositie
  3. LED rood: status
  4. Batterijcompartiment
  5. LED blauw: communicatie
  6. LED oranje: foutmelding
  7. Voeding
  8. Buskabel
  9. Buskabel

Varianten

  • ONE-X 24
    Veerteruggangmotor ONE-X 24V (met smeltlood T) met geïntegreerde communicatiemodule
  • ONE-X 230
    Veerteruggangmotor ONE-X 230V (met smeltlood T) met geïntegreerde communicatiemodule

Ontgrendeling

  • manuele ontgrendeling
    druk 1x kort op de knop (1).
  • automatische ontgrendeling
    zodra de reactietemperatuur van het smeltlood (72°C) bereikt is.
  • afstandgestuurde ontgrendeling
    via ZENiX controller

Herwapening

  • manuele herwapening
    Open het batterijcompartiment (4) en druk een 9V batterij tegen de contacten. Hou deze op positie tot de rode status LED (3) continu oplicht. Controleer of de indicator (2) of het klepblad in open stand staat. Verwijder de batterij. Sluit het batterijcompartiment.
  • gemotoriseerde herwapening
    via ZENiX controller. Door aanleggen spanning bij eerste gebruik.

Documenten Scroll naar rechts/beneden om de volledige tabel te zien

Bestand Type Formaat Datum
Technische productfiche KIT ONE-XTechnische productfiche KITpdf [6,432.71 kB]20/04/2022

BFL(T) - Op afstand bediende veerteruggangmotor

De veerteruggangmotor BFL(T) is speciaal ontworpen om brandkleppen vanop afstand te bedienen. De BFL(T) variante is bestemd voor brandkleppen met kleinere afmetingen (CR60, CR120, CR2 met ø ≤ 400 mm, CRS60 met ø ≤ 315 mm, CU2 / CU2-15 / CU4 met B+H ≤ 1200 mm of voor CU-LT en CU-LT-1s). Voor Markage FD met H = 200 mm of H = 2200 mm (in combinatie met BFT-motor).

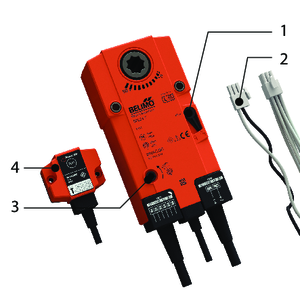

  1. Vergrendelknop
  2. Stekkeraansluiting (ST)
  3. Toegang voor manuele herwapening
  4. Thermo-elektrische zekering (T)

Varianten

  • BFL24
    Veerteruggangmotor BFL 24V
  • BFL24-ST
    Veerteruggangmotor BFL 24V met stekkeraansluiting (ST)
  • BFL230
    Veerteruggangmotor BFL 230V
  • BFLT24
    Veerteruggangmotor BFL 24 V met thermische zekering (T)
  • BFLT24-ST
    Veerteruggangmotor BFL 24 V met thermische zekering (T) en stekkeraansluiting (ST)
  • BFLT230
    Veerteruggangmotor BFL 230 V met thermische zekering (T)

Opties - Schakelaar

  • SN2 BFL/BFN
    Bipolaire eindeloop- en beginloopschakelaar

Ontgrendeling

  • manuele ontgrendeling
    zet de vergrendelknop in “unlock” positie. (Indien type BFLT: de ontgrendeling kan ook gebeuren door op de knop “test” van de sonde te drukken).
  • automatische ontgrendeling
    zodra de reactietemperatuur (72°C) van de thermische zekering bereikt is (type BFLT).
  • afstandgestuurde ontgrendeling
    door het onderbreken van de voedingsspanning.

Herwapening

  • manuele herwapening
    meegeleverde hendel in tegenwijzerzin draaien. Om de motor te blokkeren de vergrendelknop naar links schuiven en de hendel loslaten.
  • gemotoriseerde herwapening
    schakel de voedingsspanning minstens 10 sec. uit. Voed de servomotor (respecteer de aangegeven spanning) min. 75 sec. De beweging van de motor stopt automatisch bij het bereiken van de eindeloop (klep open) - het duurt ongeveer 60 sec. om de klep te wapenen - of bij het onderbreken van de voeding.

Documenten Scroll naar rechts/beneden om de volledige tabel te zien

Bestand Type Formaat Datum
Technische productfiche KIT SN2Technische productfiche KITpdf [685.26 kB]22/12/2010
Technische productfiche KIT BFLTTechnische productfiche KITpdf [8,518.89 kB]22/09/2023
