KAMOUFLAGE MP 1V60 - Afmetingen

Gamma en afmetingen

Hn\Bn [mm]350x385700x1075

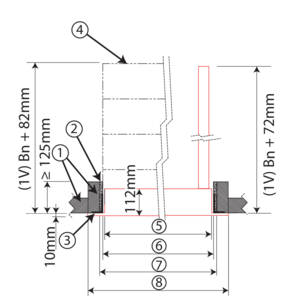

  • 1. Vuurvast materiaal
  • 2. Afdichting indien inbouwkader
  • 3. Inbouwkader EASY-KAP ME/MP (optie)
  • 4. Inbouwkader met valbeveiliging EASY-KGC ME/MP (optie)
  • 5. Nominale afmetingen luik Bn x Hn
  • 6. Inbouwafmetingen zonder inbouwkader (Bn+10) x (Hn+10)mm
  • 7. Inbouwafmetingen met inbouwkader (Bn+20) x (Hn+20)mm
  • 8. Buitenafmetingen van het luik (Bn+54) x (Hn+54)mm

Gewichten Scroll naar rechts/beneden om de volledige tabel te zien

Hn\Bn [mm]350400450500550600650700
385kg10,110,811,512,112,913,614,214,7
415kg10,611,412,112,713,514,215,015,5
445kg11,011,812,613,214,114,815,516,1
475kg11,412,213,013,714,615,416,116,7
505kg11,812,713,514,215,216,016,817,4
535kg12,213,114,014,715,716,517,318,0
565kg12,613,614,415,216,217,118,018,7
595kg13,014,014,915,716,817,718,619,3
625kg13,514,515,416,317,318,319,220,0
655kg13,914,915,916,817,918,819,820,6
685kg14,315,416,417,318,419,420,421,2
715kg15,315,816,817,818,920,021,021,9
745kg15,716,317,318,319,520,621,622,5
775kg16,216,717,818,820,021,122,223,1
805kg16,617,918,319,320,621,722,823,8
835kg17,018,418,719,821,122,323,424,4
865kg17,518,919,220,321,722,924,025,1
895kg17,919,419,720,822,223,424,625,7
925kg18,419,921,321,322,724,025,326,3
955kg18,820,321,821,923,324,625,927,0
985kg19,320,822,322,423,825,226,527,6
1015kg19,721,322,824,324,425,727,128,3
1045kg20,121,823,324,824,926,327,728,9
1075kg20,622,223,825,425,426,928,331,7
