CU2-L500 - Montering

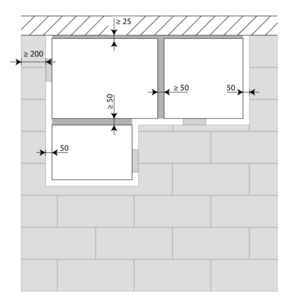

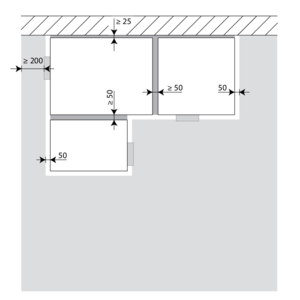

Montering med minsta avstånd till ett annat brand/brandgasspjäll eller till vägg/golv

1
Princip

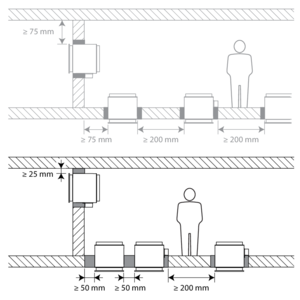

Enligt europeisk teststandard måste brand/brandgasspjäll monteras på ett minsta avstånd på 75 mm från angränsande vägg och 200 mm från ett annat spjäll, såvida inte lösningen har testats med kortare avstånd. Rf-t-brand/brandgasspjäll har bra testresultat och kan monteras i en vertikal eller horisontell stödkonstruktion, på avstånd mindre än minsta avstånd som är standard.
Minsta avstånd mellan rektangulära spjäll är 50 mm. Mellan spjäll och vägg/golv/tak är minsta avstånd 25 mm.
2
Certifierad lösning

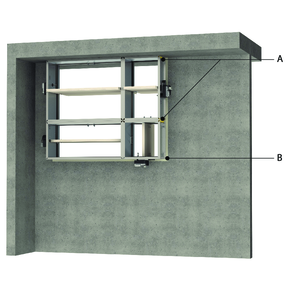

För brand/brandgasspjäll löser du det så här: A: Universaltätning för minsta avstånd; B: Tätning som uppfyller kraven i befintliga klassifikationer (prestandadeklaration).
A. Vid minsta avstånd placeras en stenullsskiva 150 kg/m³ mellan spjäll och vägg eller tak eller ett annat brandspjäll till ett djup av min. 400 mm, varav 150 mm på mekanismens sida av väggen. På den icke-mekaniska sidan av väggen måste stenullpanelerna vara i jämnhöjd med väggen.
Tätningen appliceras längs brandspjällets/spjällens hela längd/bredd.
Den här tätningen appliceras också mellan rektangulära spjäll monterade på ett minsta avstånd från varandra (50 till 200 mm). När spjället har monterats med ett avstånd på 25 mm från ett golv/tak, kan stenullsskivorna med hög täthet ersättas med standardstenull 40 kg/m³, komprimerat minst 40 %.
B: Tätning som uppfyller kraven i befintliga klassifikationer (prestandadeklaration).
Detaljerad information för varje vägg/tätningskombination finns i respektive installationsmetoder.
3
Begränsningar
Montören kan fritt välja riktning på bladaxeln: horisontell eller vertikal axel.

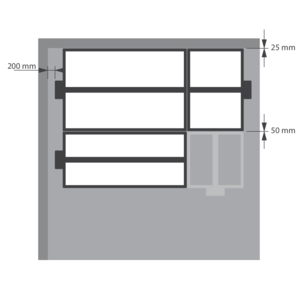

Max två rektangulära spjäll kan monteras vertikalt eller horisontellt med minsta avstånd från varandra, dock max fyra spjäll totalt.
Beakta begränsningar hos respektive tätningsmaterial vid flertal spjäll. Den här informationen finns på tillverkarens sida.

Montering i betongvägg/golv

Produkten testades och godkändes i:
  • Lättbetong ≥ 100 mm | EI 120 (ve i o) S - (500 Pa) | Gips | Typ av installation: inbyggd 0/180°. Minimala avstånd godkänt. | 200x200 mm ≤ CU2 ≤ 1500x1000 mm
  • Lättbetong ≥ 100 mm | EI 90 (ve i o) S - (300 Pa) | Murbruk | Typ av installation: inbyggd 0/180°. Minimala avstånd godkänt. | 200x200 mm ≤ CU2 ≤ 1500x1000 mm
  • Lättbetong ≥ 150 mm | EI 120 (ho i o) S - (500 Pa) | Murbruk | Typ av installation: inbyggd 0/90/180/270°. Minimala avstånd godkänt. | 200x200 mm ≤ CU2 ≤ 1500x1000 mm
  • Lättbetong ≥ 100 mm | EI 120 (ve i o) S - (500 Pa) | Murbruk | Typ av installation: inbyggd 0/90/180/270°. Minimala avstånd godkänt. | 200x200 mm ≤ CU2 ≤ 1200x800 mm
  • Lättbetong ≥ 100 mm | EI 90 (ve i o) S - (500 Pa) | Gips | Typ av installation: inbyggd 0/90/180/270°. Minimala avstånd godkänt. | 200x200 mm ≤ CU2 ≤ 1200x800 mm
  • Lättbetong ≥ 100 mm | EI 60 (ve i o) S - (500 Pa) | Murbruk / Gips | Typ av installation: inbyggd 0/90/180/270°. Minimala avstånd godkänt. | 1200x800 mm < CU2 ≤ 1500x1000 mm
  • Lättbetong ≥ 100 mm | E 120 (ve i o) S - (500 Pa) | Murbruk / Gips | Typ av installation: inbyggd 0/90/180/270°. Minimala avstånd godkänt. | 1200x800 mm < CU2 ≤ 1500x1000 mm
  • Lättbetong ≥ 100 mm | EI 90 (ve i o) S - (300 Pa) | Murbruk | Typ av installation: inbyggd 0/90/180/270°. Minimala avstånd godkänt. | 1200x800 mm < CU2 ≤ 1500x800 mm
  • Lättbetong ≥ 125 mm | EI 120 (ho i o) S - (300 Pa) | Murbruk | Typ av installation: inbyggd 0/90/180/270°. Minimala avstånd godkänt. | 200x200 mm ≤ CU2 ≤ 1500x800 mm
4
Spjällen kan installeras med ett minsta avstånd från angränsande golv/tak (≥ 25 mm), från en angränsande vägg eller från ett annat spjäll (≥ 50 mm).
5
Gör erforderliga öppningar (nominell bredd + 100 mm) x (nominell längd + 100 mm) i väggen.
6
Montera spjällen i öppningarna.

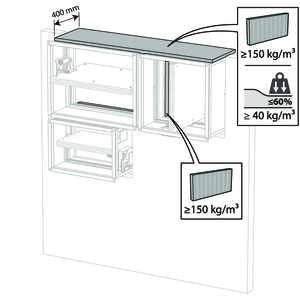

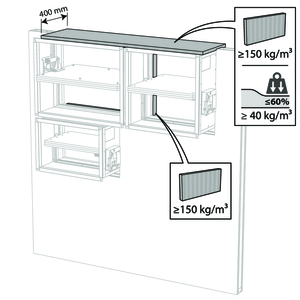

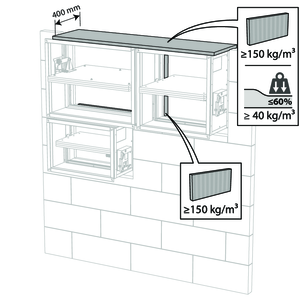

Placera täckskivor av stenull (150 kg/m³) till ett djup av 400 mm (150 mm på mekanismens sida av väggen).
Tätningen appliceras längs brandspjällets/spjällens hela längd/bredd.
När spjället har monterats med ett avstånd på 25 mm från ett golv/tak, kan stenullsskivorna ersättas med standardstenull ≥ 40 kg/m³, komprimerat med minst 40 %.
7
Täta resten av öppningen med standardmurbruk eller -gips (efterlagning med gips endast för vägg).

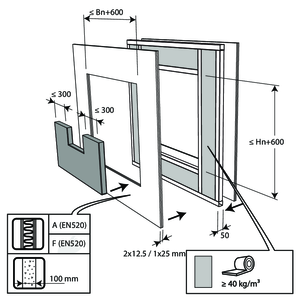

Montering i lättvägg (Gipsvägg med stålreglar)

Produkten testades och godkändes i:
  • Stålreglar med gipsskiva typ A (EN 520) ≥ 100 mm | EI 60 (ve i o) S - (500 Pa) | Stenull ≥ 40 kg/m³ + täckplattor | Typ av installation: inbyggd 0/180°. Minimala avstånd godkänt. | 200x200 mm ≤ CU2 ≤ 1200x800 mm
  • Stålreglar med gipsskiva typ F (EN520) ≥ 100 mm | EI 90 (ve i o) S - (500 Pa) | Stenull ≥ 40 kg/m³ + täckplattor | Typ av installation: inbyggd 0/180°. Minimala avstånd godkänt. | 200x200 mm ≤ CU2 ≤ 1200x800 mm
  • Stålreglar med gipsskiva typ F (EN520) ≥ 100 mm | EI 90 (ve i o) S - (300 Pa) | Stenull ≥ 40 kg/m³ + täckplattor | Typ av installation: inbyggd 0/180°. Minimala avstånd godkänt. | 1200x800 mm < CU2 ≤ 1500x800 mm
  • Stålreglar med gipsskiva typ F (EN520) ≥ 100 mm | E 120 (ve i o) S - (300 Pa) | Stenull ≥ 40 kg/m³ + täckplattor | Typ av installation: inbyggd 0/180°. Minimala avstånd godkänt. | 1200x800 mm < CU2 ≤ 1500x800 mm
5

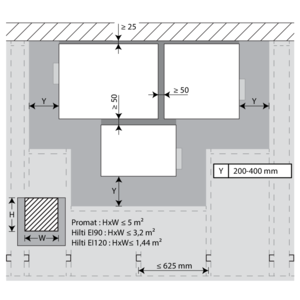

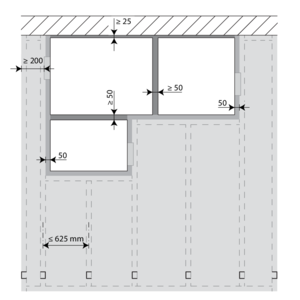

Spjällen kan installeras med ett minsta avstånd från angränsande golv/tak (≥ 25 mm), från en angränsande vägg eller från ett annat spjäll (≥ 50 mm).
6
Montera horisontella och vertikala reglar runt öppningen.
Montera spjällen.
7
Montera spjällen i öppningarna.

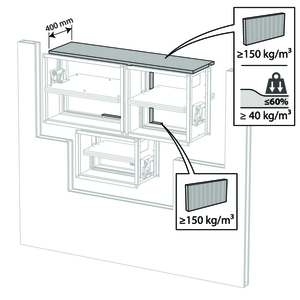

Placera täckskivor av stenull (150 kg/m³) till ett djup av 400 mm (150 mm på mekanismens sida av väggen).
Tätningen appliceras längs brandspjällets/spjällens hela längd/bredd.
När spjället har monterats med ett avstånd på 25 mm från ett golv/tak, kan stenullsskivorna ersättas med standardstenull ≥ 40 kg/m³, komprimerat med minst 40 %.
8
Täta resten av öppningen med standardstenull 40 kg/m³ över hela väggens tjocklek.
9
Placera täckplattor (gipsplattor) ytterst på båda sidor.
Försegla utrymmet mellan gipsplattorna med fogmassa.

Montering i lättvägg (Gipsvägg med stålreglar), försegling gips

Produkten testades och godkändes i:
  • Stålreglar med gipsskiva typ F (EN520) ≥ 100 mm | EI 120 (ve i o) S - (500 Pa) | Gips | Typ av installation: inbyggd 0/180°. Minimala avstånd godkänt. | 200x200 mm ≤ CU2 ≤ 1500x1000 mm
  • Stålreglar med gipsskiva typ A (EN 520) ≥ 100 mm | EI 60 (ve i o) S - (500 Pa) | Gips | Typ av installation: inbyggd 0/180°. Minimala avstånd godkänt. | 200x200 mm ≤ CU2 ≤ 1200x800 mm
4

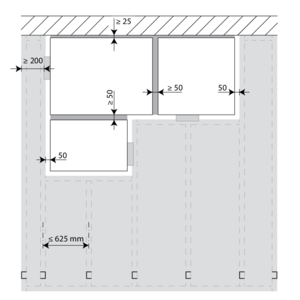

Spjällen kan installeras med ett minsta avstånd från angränsande golv/tak (≥ 25 mm), från en angränsande vägg eller från ett annat spjäll (≥ 50 mm).
5
Montera horisontella och vertikala reglar runt öppningen.
Montera spjällen.
6
Montera spjällen i öppningarna.
Placera täckskivor av stenull (150 kg/m³) till ett djup av 400 mm (150 mm på mekanismens sida av väggen).
Tätningen appliceras längs brandspjällets/spjällens hela längd/bredd.
När spjället har monterats med ett avstånd på 25 mm från ett golv/tak, kan stenullsskivorna ersättas med standardstenull ≥ 40 kg/m³, komprimerat med minst 40 %.
7
Täta resten av öppningen (50 mm) med standardgips över hela väggens tjocklek.

Montering i lättvägg (Gipsvägg med stålreglar), försegling murbruk

Produkten testades och godkändes i:
  • Stålreglar med gipsskiva typ F (EN520) ≥ 100 mm | EI 90 (ve i o) S - (300 Pa) | Murbruk | Typ av installation: inbyggd 0/180°. Minimala avstånd godkänt. | 200x200 mm ≤ CU2 ≤ 1500x1000 mm
4
Spjällen kan installeras med ett minsta avstånd från angränsande golv/tak (≥ 25 mm), från en angränsande vägg eller från ett annat spjäll (≥ 50 mm).
5
Montera horisontella och vertikala reglar runt öppningen.
6
Montera spjällen i öppningarna.
Placera täckskivor av stenull (150 kg/m³) till ett djup av 400 mm (150 mm på mekanismens sida av väggen).
Tätningen appliceras längs brandspjällets/spjällens hela längd/bredd.
När spjället har monterats med ett avstånd på 25 mm från ett golv/tak, kan stenullsskivorna ersättas med standardstenull ≥ 40 kg/m³, komprimerat med minst 40 %.
7
Täta resten av öppningen (50 mm) med standardmurbruk över hela väggens tjocklek.

Montering i gipsblock vägg

Produkten testades och godkändes i:
  • Gipsblock ≥ 100 mm | EI 120 (ve i o) S - (500 Pa) | Gipslim | Typ av installation: inbyggd 0/180°. Minimala avstånd godkänt. | 200x200 mm ≤ CU2 ≤ 1500x1000 mm
  • Gipsblock ≥ 70 mm | EI 120 (ve i o) S - (500 Pa) | Gipslim | Typ av installation: inbyggd 0/180°. Minimala avstånd godkänt. | 200x200 mm ≤ CU2 ≤ 1200x800 mm
4
Spjällen kan installeras med ett minsta avstånd från angränsande golv/tak (≥ 25 mm), från en angränsande vägg eller från ett annat spjäll (≥ 50 mm).
5
Gör erforderliga öppningar (nominell bredd + 100 mm) x (nominell längd + 100 mm) i väggen.
6
Montera spjällen i öppningarna.
Placera täckskivor av stenull (150 kg/m³) till ett djup av 400 mm (150 mm på mekanismens sida av väggen).
Tätningen appliceras längs brandspjällets/spjällens hela längd/bredd.
När spjället har monterats med ett avstånd på 25 mm från ett golv/tak, kan stenullsskivorna ersättas med standardstenull ≥ 40 kg/m³, komprimerat med minst 40 %.
7
Täta resten av öppningen (50 mm) med konstruktionslim över hela väggens tjocklek.

Montering i lättvägg/betongvägg, tätning med stenullsskivor med beläggning.

Produkten testades och godkändes i:
  • Lättbetong ≥ 100 mm | EI 90 (ve i o) S - (300 Pa) | Stenull + beläggning ≥ 140 kg/m³ | Typ av installation: inbyggd 0/90/180/270°. Minimala avstånd godkänt. | 200x200 mm ≤ CU2 ≤ 1200x800 mm
  • Stålreglar med gipsskiva typ A (EN 520) ≥ 100 mm | EI 60 (ve i o) S - (300 Pa) | Stenull + beläggning ≥ 140 kg/m³ | Typ av installation: inbyggd 0/90/180/270°. Minimala avstånd godkänt. | 200x200 mm ≤ CU2 ≤ 1200x800 mm
  • Stålreglar med gipsskiva typ F (EN520) ≥ 100 mm | EI 90 (ve i o) S - (300 Pa) | Stenull + beläggning ≥ 140 kg/m³ | Typ av installation: inbyggd 0/90/180/270°. Minimala avstånd godkänt. | 200x200 mm ≤ CU2 ≤ 1200x800 mm
1

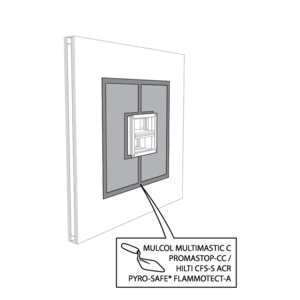

Öppningen är tätad med två 50 mm stenullsplattor med brandbeständig beläggning på ena sidan (typ PROMASTOP-CB 50 / PROMASTOP-CB/CC 50 / HILTI CFS-CT B / Mulcol Multimastic FB1 / PYRO-SAFE® MFP).
4
Skarvarna på dessa två lager måste läggas förskjutna och alla skarvar och kanter ska ha beläggning (typ PROMASTOP-E, PROMASTOP-CC el. HILTI CFS-S-ACR / Mulcol Multimastic SP / PYRO-SAFE® FLAMMOTECT-A).
7

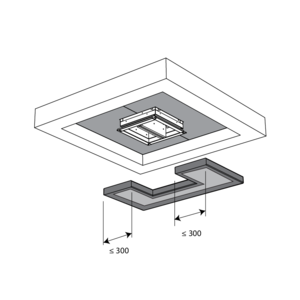

Spjället behöver inte vara centrerat i öppningen (maxmått brand/brandgasspjäll + 600 mm). Det maximala avståndet mellan spjället och kanten på öppningen är 400 mm.
8
Spjällen kan installeras med ett minsta avstånd från angränsande golv/tak (≥ 25 mm), från en angränsande vägg eller från ett annat spjäll (≥ 50 mm).
9
Gör erforderliga öppningar i väggen.
10
Montera spjällen i öppningarna.
Placera täckskivor av stenull (150 kg/m³) till ett djup av 400 mm (150 mm på mekanismens sida av väggen).
Tätningen appliceras längs brandspjällets/spjällens hela längd/bredd.
När spjället har monterats med ett avstånd på 25 mm från ett golv/tak, kan stenullsskivorna ersättas med standardstenull ≥ 40 kg/m³, komprimerat med minst 40 %.
11
Täta resten av öppningen med två lager mineralullsskivor med beläggning, tjocklek på 50 mm (se ovan).

Montering i betonggolv, tätning med stenullsskivor med beläggning

Produkten testades och godkändes i:
  • Lättbetong ≥ 150 mm | EI 90 (ho i o) S - (300 Pa) | Stenull + beläggning ≥ 140 kg/m³ | Typ av installation: inbyggd 0/90/180/270°. Minimala avstånd godkänt. | 200x200 mm ≤ CU2 ≤ 1200x800 mm
1
Öppningen är tätad med två 50 mm stenullsplattor med brandbeständig beläggning på ena sidan (typ PROMASTOP-CB 50 / PROMASTOP-CB/CC 50 / HILTI CFS-CT B).
3
Skarvarna på dessa två lager måste läggas förskjutna och alla skarvar och kanter ska ha beläggning (typ PROMASTOP-E, PROMASTOP-CC el. HILTI CFS-S-ACR).
6

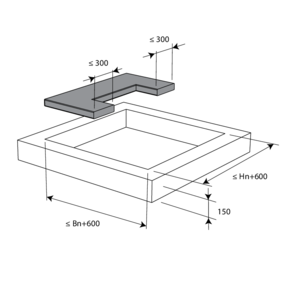

Spjället behöver inte vara centrerat i öppningen (maxmått brand/brandgasspjäll + 600 mm). Det maximala avståndet mellan spjället och kanten på öppningen är 400 mm.
7
Spjällen kan installeras med ett minsta avstånd från angränsande golv/tak (≥ 25 mm), från en angränsande vägg eller från ett annat spjäll (≥ 50 mm).
Det finns mer information i ”Montering i gips eller betongvägg, tätning med belagda stenullsskivor”.

Montering i schaktvägg

Produkten testades och godkändes i:
  • Stålreglar med gipsskiva typ F (EN520) ≥ 82.5 mm | EI 60 (ve i o) S - (300 Pa) | Stenull ≥ 40 kg/m³ + täckplattor | Typ av montage: infällt 0/180° | 200x200 mm ≤ CU2 ≤ 1500x800 mm

Batterimontage

Produkten testades och godkändes i:
  • Förstärkt betong ≥ 110 mm | EI 120 (ve i o) S - (500 Pa) | Murbruk | Typ av montage: infällt 0/180° (B22, B21, B12) | CU2/B ≤ 4 x CU2 (200x200 mm ≤ CU2 ≤ 1200x800 mm)
  • Förstärkt betong ≥ 110 mm | EI 60 (ve i o) S - (500 Pa) | Murbruk | Typ av montage: infällt 0/180° (B22, B21, B12) | CU2/B ≤ 4 x CU2 (200x200 mm ≤ CU2 ≤ 1500x800 mm)
1
Individuellt spjäll CU2; 2. EPDM-packning; 3. Anslutningsstycke; 4. Centrumplatta - B22 (se teknisk notering C31)

Allmänna kommentarer

  • Spjället ska installeras i enlighet med montageanvisningen och provningsrapporten.
  • Schaktorientering: se prestandadeklarationen.
  • Undvik blockering av angränsande kanaler.
  • Produkt montage: alltid med stängt spjällblad.
  • Kontrollera att bladet kan rör sig fritt.
  • Iaktta säkerhetsavstånd till andra byggnadselement. Driftmekanismen måsta vara tillgänglig: minst 200 mm fritt runt höljet.
  • Lufttäthetsklassen bibehålls om spjället är monterat enligt monteringsanvisningen.
  • Rf-t brand/brandgasspjäll provas alltid under standardiserade förhållanden (Betongvägg/bjälklag) enligt EN 1366-2. Det uppnådda resultatet gäller då för liknande byggnadskonstruktioner med en brandklass och/eller tjocklek och/eller densitet som är lika med eller större än den bärande konstruktionen som användes under provet.
  • Om väggtjockleken överskrider den minsta tjocklek som anges i våra monteringsanvisningar gäller följande villkor för tätningsdjupet: - För flexibla väggar och väggar med sandwichpanelssystem måste tätningen alltid appliceras över hela väggens djup. - Vid massiva väggar, massiva golv och väggar av gipsblock räcker det minsta tätningsdjupet enligt våra monteringsanvisningar (ofta lika med den minsta väggtjockleken). Applicera tätningen i höjd med spjällbladet (från väggens gränsindikation).
  • Vid installation av ett brandspjäll i en flexibel metallstomme krävs det inte för vissa installationsmetoder förstärkningsprofiler runt väggöppningen ur brandskyddssynpunkt (se nedan). Följ alltid de allmänna anvisningarna från tillverkaren av dessa väggsystem när du bygger denna typ av vägg.
  • Spjället måste vara tillgängligt för inspektion och underhåll.
  • Spjället skall anslutas till övervakningssystem för aktivering och funktionstest. Funktionstester skall ske minst var 6:e månad. Bör ske oftare, tex var 48:e timme.
